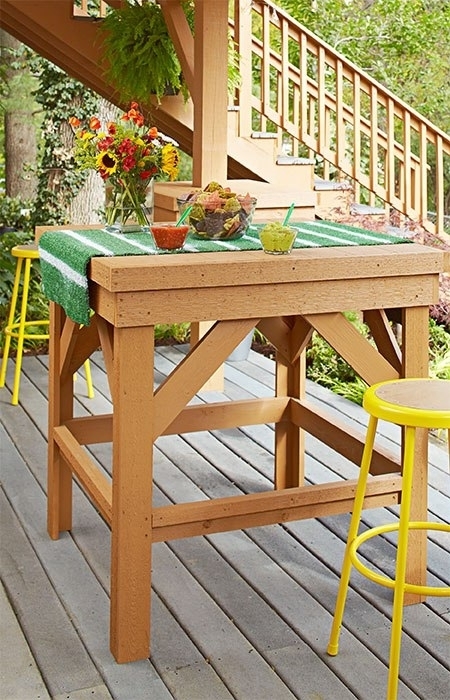

Деревянный стол, сде­лан­ный сво­и­ми рука­ми, иде­аль­но подой­дет для дач­но­го участ­ка. Дополните его высо­ки­ми покра­шен­ны­ми бар­ны­ми сту­лья­ми, как на фото.

Требуемый уро­вень ква­ли­фи­ка­ции: сред­ний, не нови­чок, но и осо­бо­го мастер­ства не требуется.

Расчетное вре­мя для само­дел­ки: выход­ной день.

Инструменты:

  • Торцовочная пила.
  • Электрическая дрель, в ком­плек­те с бита­ми, зен­ков­кой и отвертками.
  • Рулетка.

Материалы:

  • Хомуты.
  • Водонепроницаемый дере­вян­ный клей.
  • Наждачная бума­га и шли­фо­валь­ная блок.
  • Шурупы раз­ме­ром 3,2 см.
  • Шурупы раз­ме­ром 4,1 см.
  • Шурупы с квад­рат­ным шли­цом раз­ме­ром 5 см.
  • Бесцветная морил­ка.

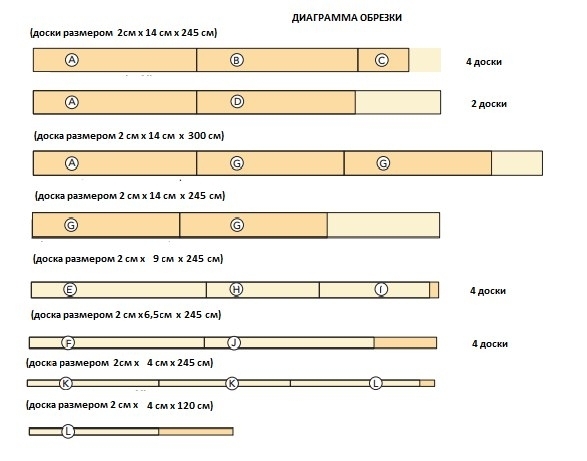

  • Необходимые дета­ли ука­за­ны в таб­ли­це ниже (см). Материал – кедр, тол­щи­на дета­лей – 2 см. Вначале нуж­но отре­зать чуть более длин­ные дос­ки, что­бы потом мож­но было точ­но изме­рить нуж­ную дли­ну и обре­зать их для сборки.

Схема стола своими руками

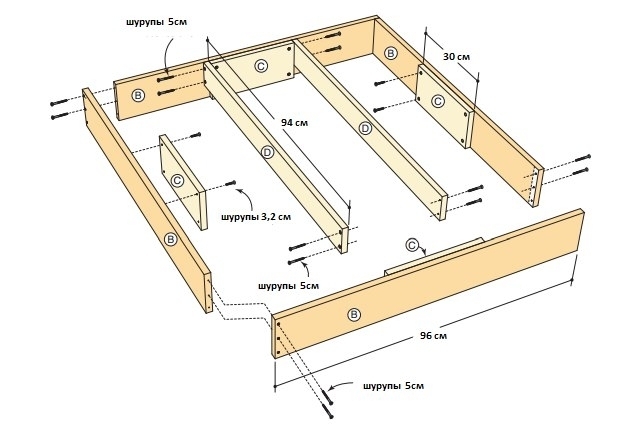

Схема под­сто­лья (рис. 1)

Схема стола своими руками

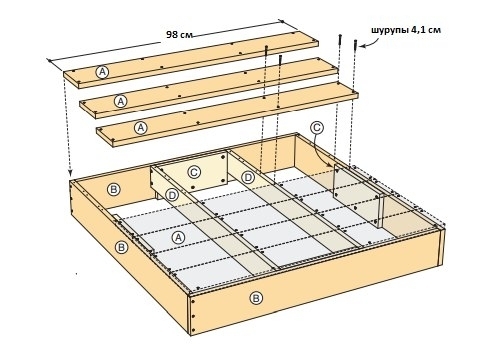

Настил сто­леш­ни­цы (рис. 2)

Схема стола своими руками

Схема под­сто­лья с нож­ка­ми (рис. 3)

Схема стола своими руками

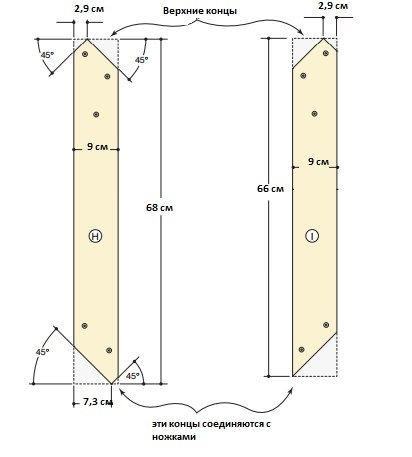

Стяжки (рис. 4)

Схема стола своими руками

Крепление стя­жек (рис. 5)

Схема стола своими руками

Отделочные план­ки (рис. 6)

Схема стола своими руками

Пошаговая инструк­ция

Изготовление верха стола

Деревянный стол своими руками

Шаг 1

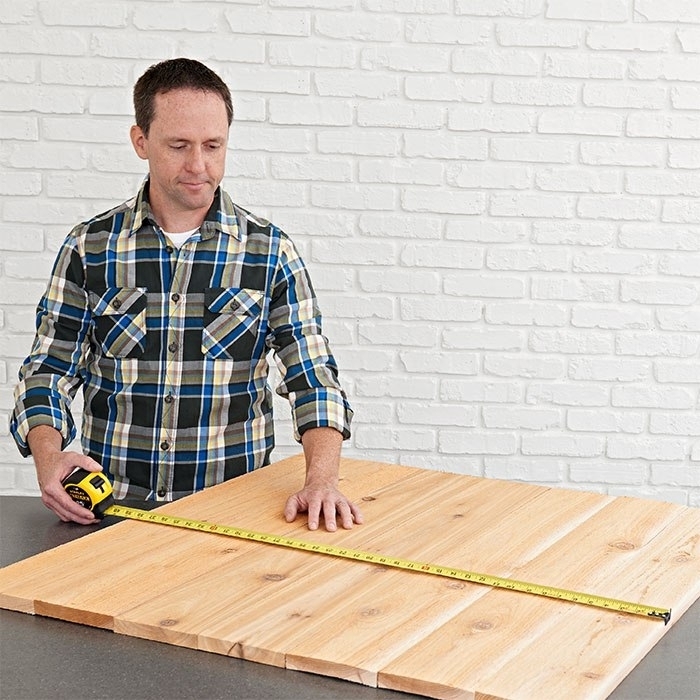

Обрежьте рей­ки (A) до нуж­ной дли­ны и поло­жи­те их вплот­ную друг к дру­гу на вашем рабо­чем сто­ле. Измерьте полу­чен­ную шири­ну буду­щей сто­леш­ни­цы. Ширина долж­на полу­чить­ся при­мер­но такой же, как и дли­на (98 см), но может варьи­ро­вать­ся в зави­си­мо­сти от того, насколь­ко пря­мые дос­ки и насколь­ко плот­но они при­ле­га­ют друг к дру­гу. Поставьте номе­ра на дощеч­ки, что­бы потом собрать их в таком же порядке.

Деревянный стол своими руками

Шаг 2

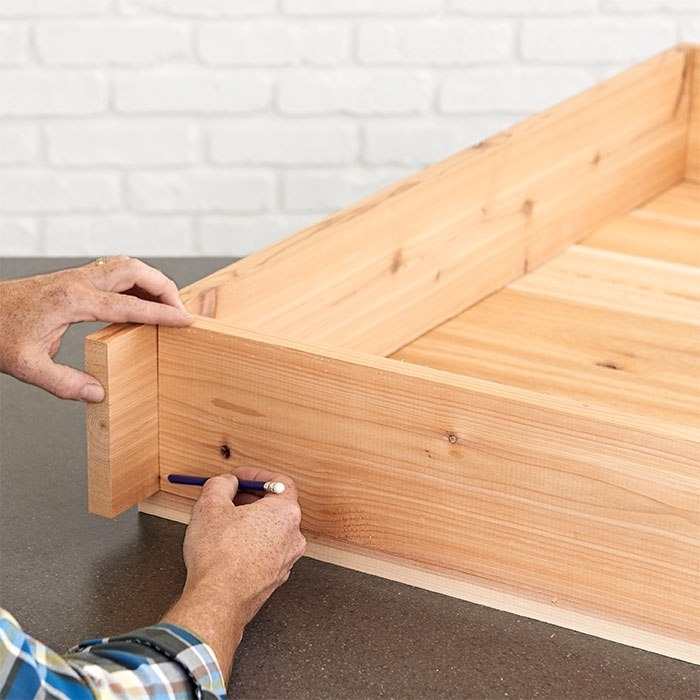

Отрежьте дос­ки для рамы под­сто­лья при­мер­но на 5 см длин­нее, чем ука­за­но в таб­ли­це. Расположите их на дос­ках сто­леш­ни­цы с кра­я­ми запод­ли­цо, в виде «вер­туш­ки» (один конец упи­ра­ют­ся в сто­леш­ни­цу, а дру­гой высту­па­ет за край ее) – см. рис. 1. Убедившись, что рама полу­чи­лась квад­рат­ная, отрежь­те лиш­ние кон­цы досок.

Внимание! Размещение досок рамы в фор­ме «вер­туш­ки» поз­во­ля­ет точ­но отме­тить дли­ну дета­лей без измерения.

Шаг 3

Пометьте номе­ра досок для рамы и их раз­ме­ще­ние на сто­леш­ни­це, что­бы лег­че было выпол­нить повтор­ную сбор­ку. Обрежьте дос­ки рамы до нуж­ной дли­ны. Просверлите дре­лью отвер­стия в кон­цах досок рамы. Соберите раму, исполь­зуя клей для дере­ва и 5‑сантиметровые шуру­пы (см. рис. 1).

Замечание: Поскольку резь­бо­вые отвер­стия рас­по­ло­же­ны близ­ко к кон­цам досок рамы, свер­ле­ние отвер­стий с зен­ков­кой предот­вра­ща­ет рас­щеп­ле­ние досок при ввин­чи­ва­нии шурупов.

Деревянный стол своими руками

Шаг 4

Соединение рамы под­сто­лья и насти­ла столешницы.

Просверлите дре­лью потай­ные направ­ля­ю­щие отвер­стия на кон­цах реек для насти­ла. Соблюдая мет­ки на дос­ках, при­клей­те их и соеди­ни­те шуру­па­ми с рамой под­сто­лья (см. рис. 2).

Деревянный стол своими руками

Шаг 5

Приклейте и при­со­еди­ни­те шуру­па­ми пере­кла­ди­ны и пла­сти­ны для крепления.

Переверните сбор­ку вер­хом вниз. Отрежьте пла­сти­ны для креп­ле­ния (см. таб­ли­цу дета­лей) (С). Измерьте рас­сто­я­ние меж­ду сто­ро­на­ми рамы и отрежь­те пере­кла­ди­ны (D) нуж­ной дли­ны. Центрируя пла­сти­ны на раме, отмерь­те цен­тры на раме и на пла­сти­нах. Затем сов­ме­сти­те мет­ки, склей­те дета­ли и соеди­ни­те шуру­пам. Приклейте и при­со­еди­ни­те шуру­па­ми к пла­сти­нам пере­кла­ди­ны (См. рис. 1).

Замечание: Для того что­бы опре­де­лить дли­ну пере­кла­дин, изме­ря­ют рас­сто­я­ние по внут­рен­ней сто­роне рамы, а не по сере­дине сбор­ки. Таким обра­зом, слег­ка накло­нен­ные дос­ки рамы будут дер­жать­ся пря­мо за счет перекладин.

Шаг 6

Поверните сбор­ку так, как она будет нахо­дить­ся в есте­ствен­ном поло­же­нии, и при­со­еди­ни­те рей­ки насти­ла (А) к пере­кла­ди­нам (D) (См. рис. 2).

Соединение ножек, подрамника и стяжек

Деревянный стол своими руками

Шаг 1

Сделайте нож­ки для стола.

Обрежьте широ­кие вер­ти­каль­ные стой­ки (Е) и узкие стой­ки (F) до нуж­ной дли­ны (см. схе­му раз­ре­за досок). Приклейте и при­вин­ти­те вер­ти­каль­ные стой­ки, что­бы сфор­ми­ро­вать нож­ки сто­ла (см. рис. 3).

Деревянный стол своими руками

Шаг 2

Приклейте нож­ки и при­вин­ти­те их к раме.

Поместите нож­ку в угол рамы (B); при­клей­те и при­вин­ти­те так, что­бы шуру­пы не были вид­ны сна­ру­жи. Проделайте то же самое с осталь­ны­ми нож­ка­ми (См. рис. 3).

Деревянный стол своими руками

Шаг 3

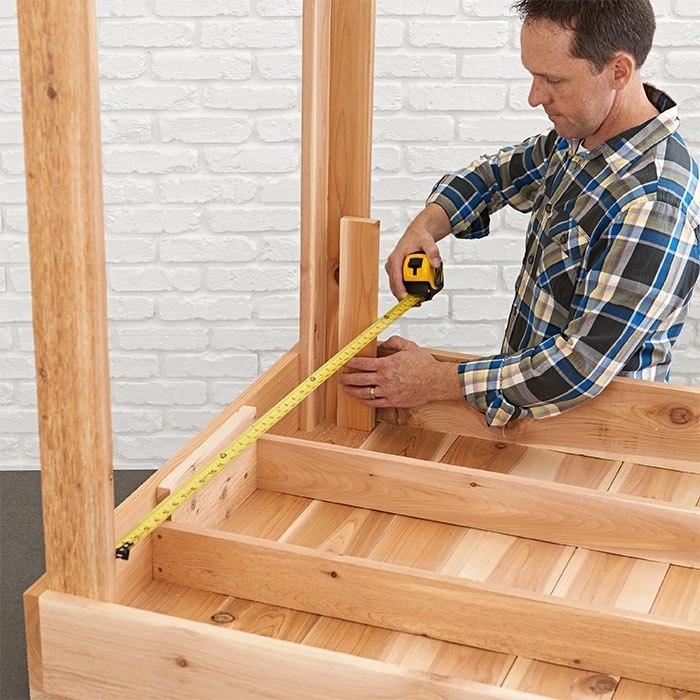

Как и рама под­сто­лья, под­рам­ник (G) тоже сле­ду­ет собрать по типу вер­туш­ки (см. рис. 3). Отрежьте дощеч­ки на 5 см длин­нее, чем ука­за­но в таб­ли­це. Для опре­де­ле­ния дли­ны дос­ки под­рам­ни­ка, при­ло­жи­те дощеч­ку к внут­рен­ней части одной нож­ки и измерь­те рас­сто­я­ние до внут­рен­ней поверх­но­сти про­ти­во­по­лож­ной нож­ки. Обрежьте дос­ки до нуж­ной дли­ны. Просверлите потай­ные направ­ля­ю­щие отвер­стия через пере­кры­ва­ю­щий конец каж­дой дос­ки под­рам­ни­ка и соеди­ни­те дос­ки под­рам­ни­ка вме­сте шурупами.

Совет: Измеряйте дли­ну под­рам­ни­ка бли­же к раме. Благодаря это­му слег­ка рас­то­пы­рен­ные нож­ки будут выров­не­ны за счет подрамника.

Деревянный стол своими руками

Шаг 4

Привинтите под­рам­ник к нож­кам стола.

Поставьте сто­лик на пол. Вырежьте из остат­ков досок четы­ре 30-​сантиметровые рас­пор­ки и при­жми­те каж­дую к нож­ке сто­ла. Подведите под­рам­ник к рас­пор­кам и при­кре­пи­те его к внут­рен­ним поверх­но­стям ножек (см. рис. 3).

Деревянный стол своими руками

Шаг 5

Прикрепите длин­ные и корот­кие распорки.

Обрежьте длин­ные фигур­ные рас­пор­ки (Н) и корот­кие фигур­ные рас­пор­ки (I) до нуж­ной дли­ны и фор­мы (см. рис. 4). Проведите вер­ти­каль­ные цен­траль­ные линии на план­ках для креп­ле­ния ©. Совместите верх­ние кон­цы рас­тя­жек с эти­ми лини­я­ми. Приклейте и при­вин­ти­те вна­ча­ле длин­ные фигур­ные рас­тяж­ки к внут­рен­ним поверх­но­стям пла­нок для креп­ле­ния и ножек (см. рис. 5). Затем при­клей­те и при­вин­ти­те корот­кие рас­тяж­ки, при­кла­ды­вая их ниж­ни­ми кон­ца­ми к ниж­ним кон­цам длин­ных растяжек.

Отделка и завершение работы

Деревянный стол своими руками

Шаг 1

Укрепите отдел­ку фаса­да запод­ли­цо с насти­лом столешницы

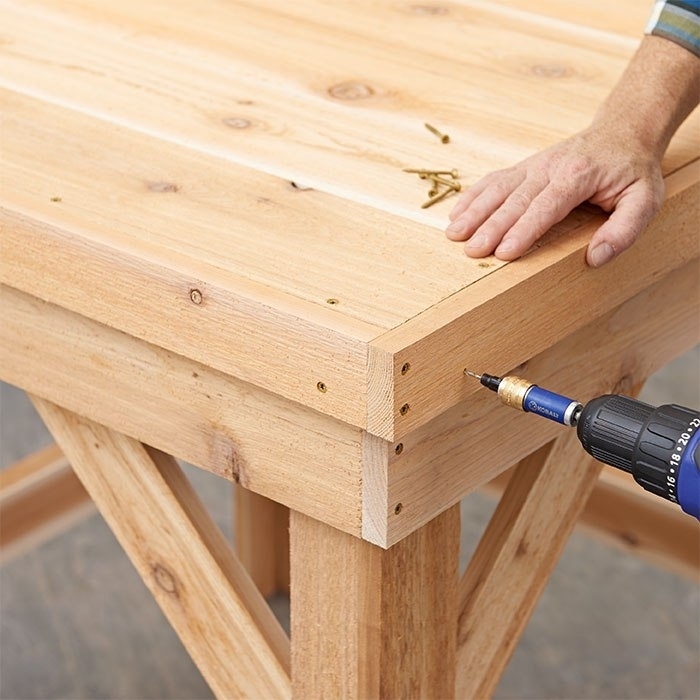

Отрежьте дос­ки для отдел­ки фаса­да на 5 см длин­нее, чем ука­за­но в таб­ли­це. Используя тот же метод, с помо­щью кото­ро­го опре­де­ля­ли дли­ну доще­чек для рамы (B), обрежь­те их до нуж­ной дли­ны. Приклейте и при­вин­ти­те отдел­ку к раме вро­вень с верх­ни­ми дос­ка­ми насти­ла (A) (см. рис. 6).

Шаг 2

Измерьте рас­сто­я­ние меж­ду нож­ка­ми сто­ла для опре­де­ле­ния дли­ны длин­ных пере­кла­дин (K) и корот­ких пере­кла­дин (L) (см. таб­ли­цу дета­лей сто­ла). Приклейте и при­вин­ти­те пере­кла­ди­ны к стой­кам вро­вень с верх­ни­ми кра­я­ми пере­кла­дин (см. рис. 6).

Деревянный стол своими руками

Шаг 3

Для предот­вра­ще­ния ско­лов отшли­фуй­те ско­сы на откры­тых кра­ях. Нанесите гер­ме­тик или морил­ку. Дважды обра­бо­тай­те сво­бод­ные кон­цы, осо­бен­но кон­цы ножек.
